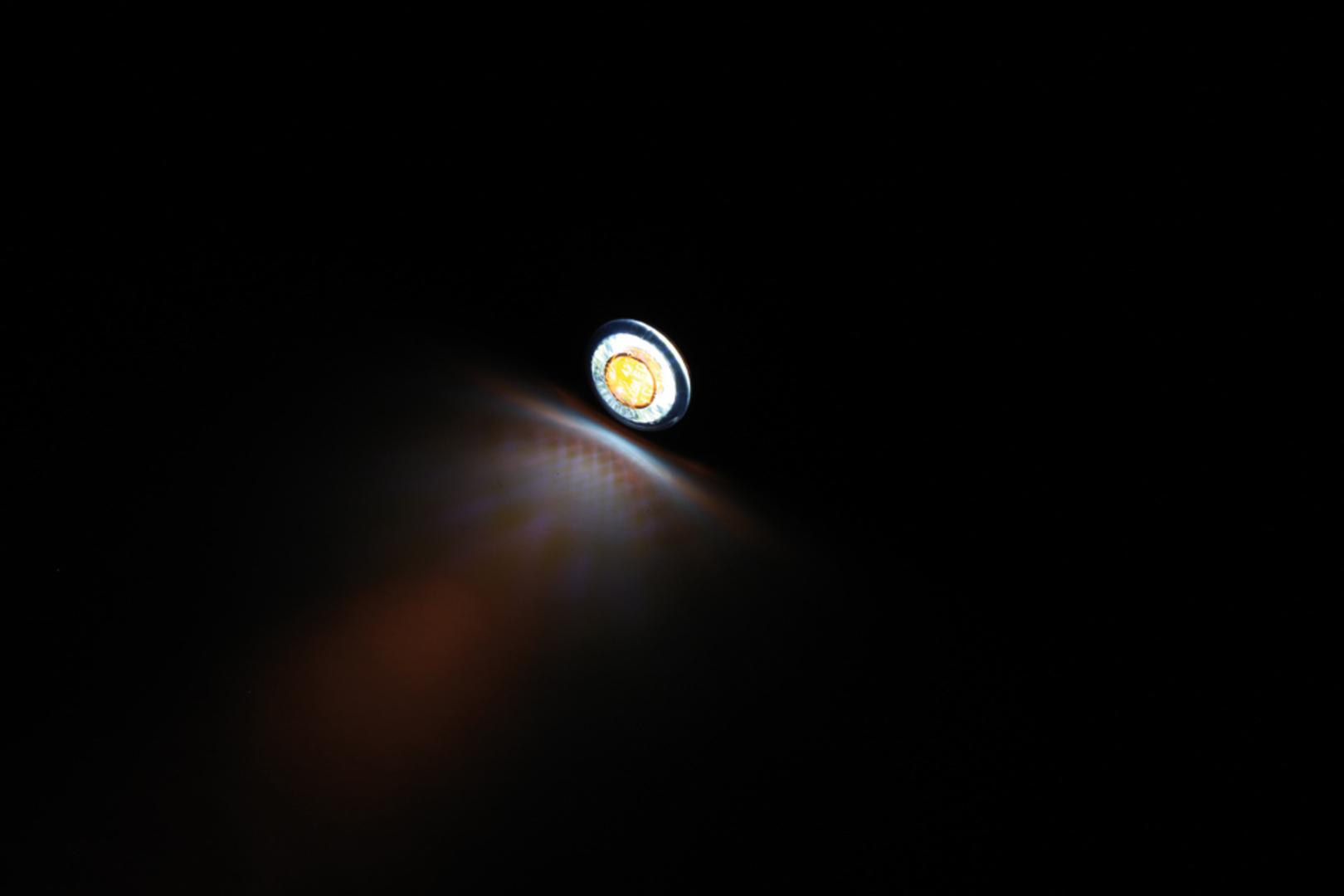

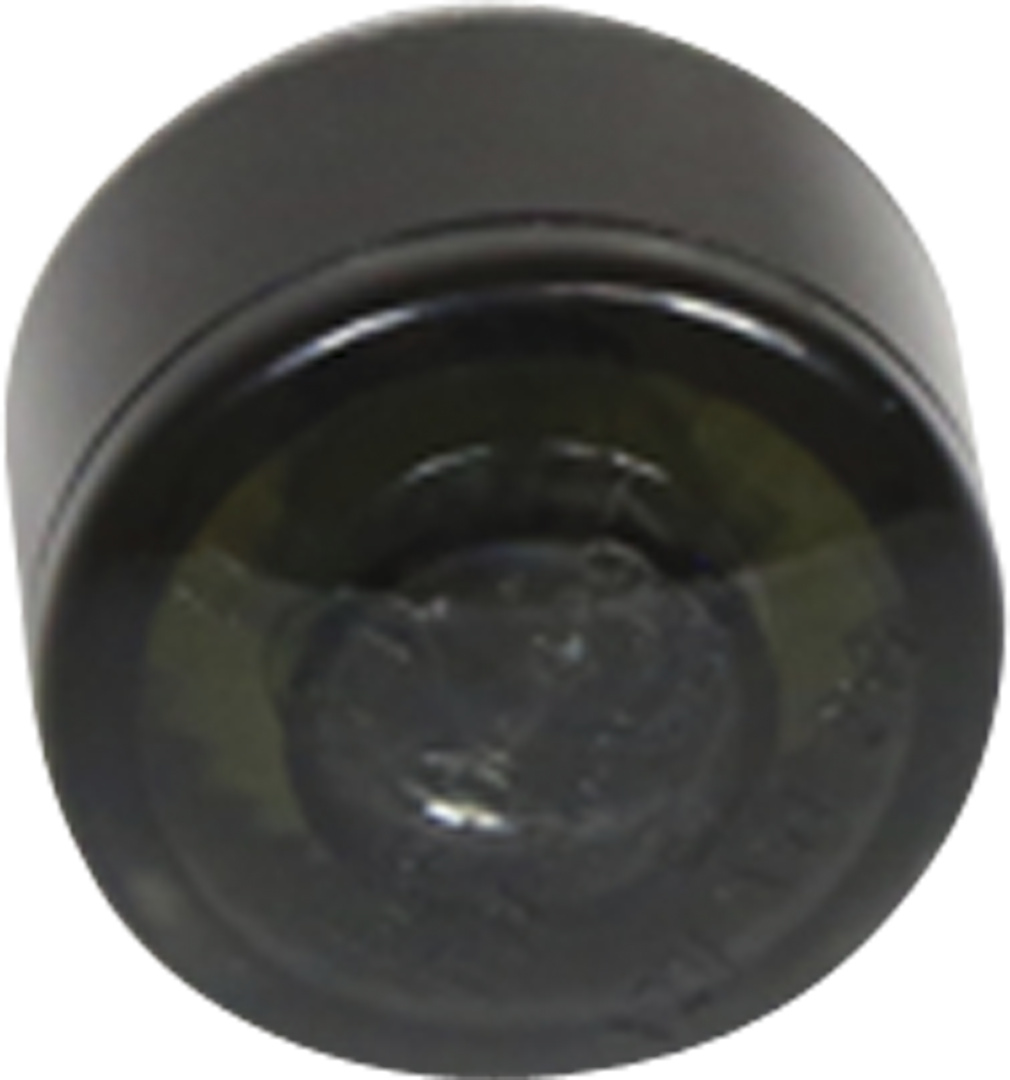

Im Zentrum sind 2 sehr helle SMD verbaut. Der äussere Ring besteht aus COBs (Chip On Board). Bei dieser Technik wird der Halbleiter (ohne Gehäuse) direkt auf eine Leiterplatte geklebt. Diese Einheit wird mit einem schwarz-eloxierten Aluring geliefert, der über den Grundkörper passt.
n
Masse:
A1: 13 mm
A2: 9 mm
D1: 22 mm
D2: 20 mm
Gewindebolzen M6 x 1.0 mm, Länge: 12 mm
n
Anschlüsse:
Schwarzes Kabel = Masse (-)
Gelbes Kabel = Blinker (+)
Weisses Kabel: Standlicht (+)
n

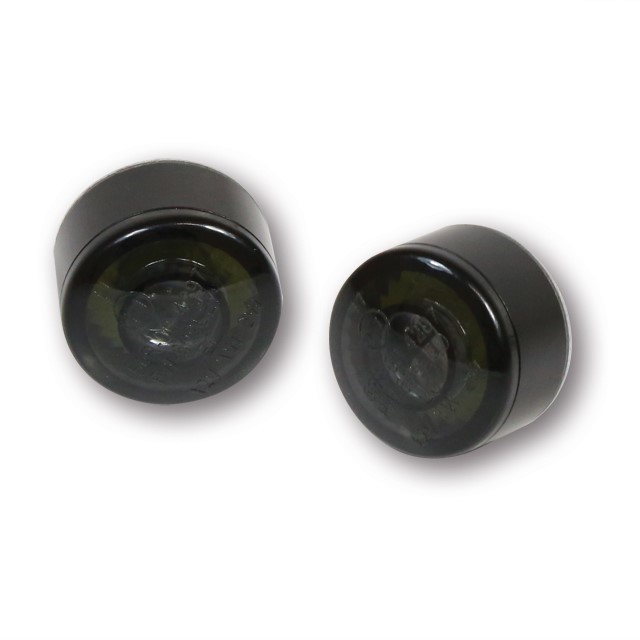

Lieferumfang: 1 Paar
n
Einbauort: Vorne
n

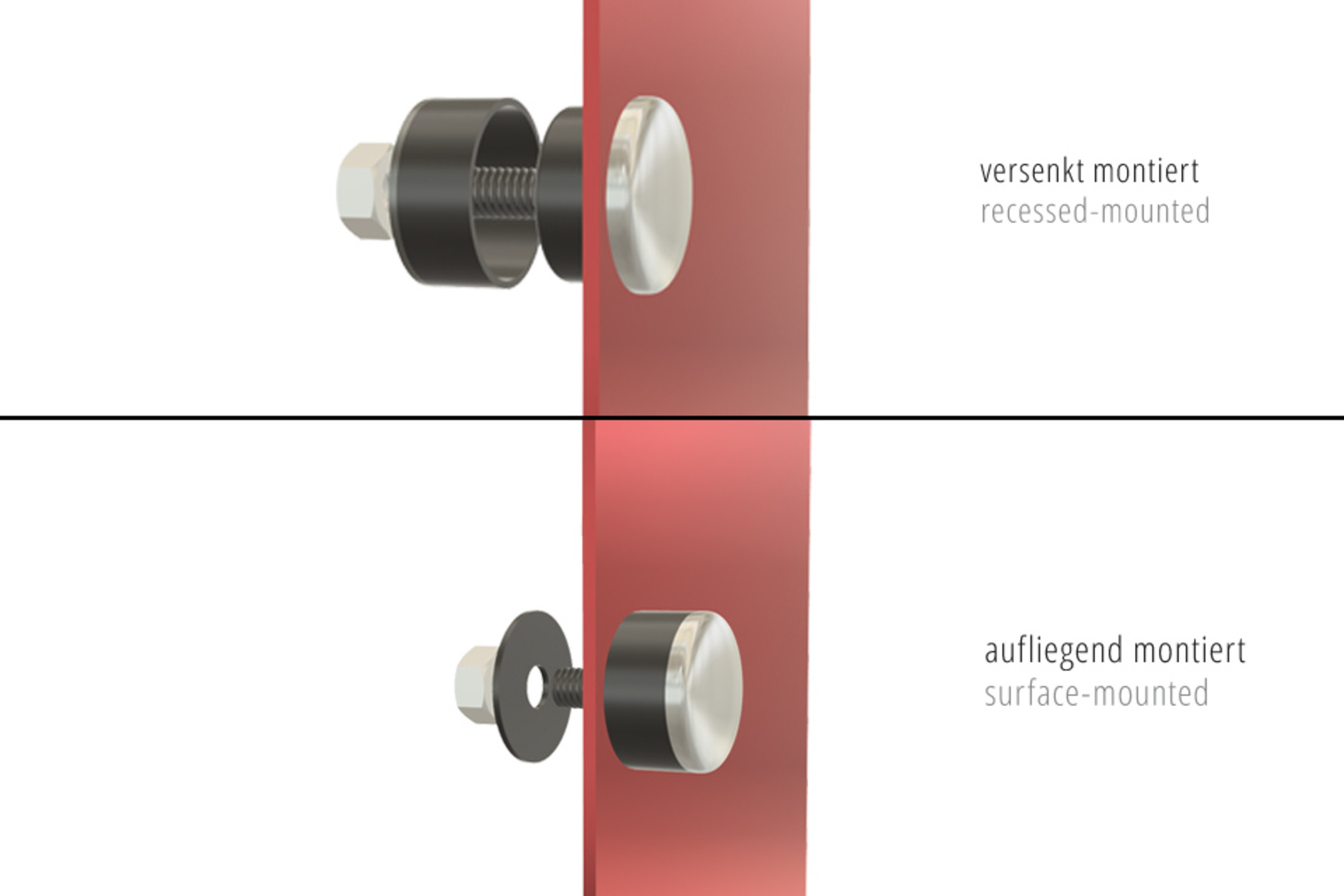

Hinweis: Die Einheit kann ohne Aluring flach eingebaut werden, so dass nur noch die Linse sichtbar ist. Dazu muss ein 20 mm Loch gebohrt werden.
Alternativ kann die Einheit mit dem Aluring auf z.B. eine Halteplatte am Fahrzeug montiert werden.
